Trong công nghệ sấy thăng hoa (Lyophilization), hệ thống cảm biến không chỉ là thiết bị đo lường mà còn là “bộ não” quyết định sự thành bại của một mẻ hàng giá trị cao. Đặc biệt, đối với các dòng máy sấy công nghệ thăng hoa mini, việc nắm vững nguyên lý và cách lắp đặt cảm biến nhiệt độ, áp suất chính là chìa khóa để tối ưu hóa quy trình, giúp các cơ sở sản xuất trái cây sấy thăng hoa tại Việt Nam đạt chất lượng đồng nhất, đáp ứng các tiêu chuẩn khắt khe như FDA hay HACCP.

1. Vai Trò Cốt Lõi Của Cảm Biến Trong Sấy Thăng Hoa

Quy trình sấy thăng hoa diễn ra trong môi trường chân không cực sâu và nhiệt độ âm rất thấp. Chỉ một sai lệch nhỏ về thông số cũng có thể dẫn đến hiện tượng Collapse (sụp đổ cấu trúc tế bào), khiến sản phẩm bị teo tóp, mất màu hoặc mất hoạt chất.

1.1. Tại sao cảm biến quyết định chất lượng mẻ sấy?

Việc kiểm soát dữ liệu thời gian thực từ cảm biến mang lại 3 giá trị sống còn:

• Bảo tồn nguyên vẹn giá trị: Giữ lại 98% hình dáng, màu sắc và dinh dưỡng (nhạy cảm với nhiệt).
• Xác định chính xác điểm kết thúc (Endpoint): Tránh việc sấy quá thời gian gây lãng phí điện năng hoặc sấy chưa đủ làm sản phẩm bị ẩm mốc.
• Tự động hóa an toàn: Hệ thống PLC dựa vào cảm biến để điều chỉnh nhiệt độ kệ sấy theo biểu đồ đã lập trình.

1.2. Nguyên lý khoa học: Điểm thăng hoa của nước

Để xảy ra hiện tượng thăng hoa (nước chuyển từ thể rắn sang thể khí mà không qua thể lỏng), hệ thống phải hoạt động dưới Điểm Ba (Triple Point).

Công thức điều kiện lý tưởng:

T ≤ 0.01°C, P ≤ 6.11 mbar

Trong thực tế sản xuất tại Việt Nam (như sấy đông trùng hạ thảo hay tổ yến), thông số thường được duy trì ở mức an toàn:

Nhiệt độ sản phẩm khoảng -40°C và áp suất buồng sấy khoảng 0.1 mbar. (T ≈ -40°C và P ≈ 0.1 mbar)

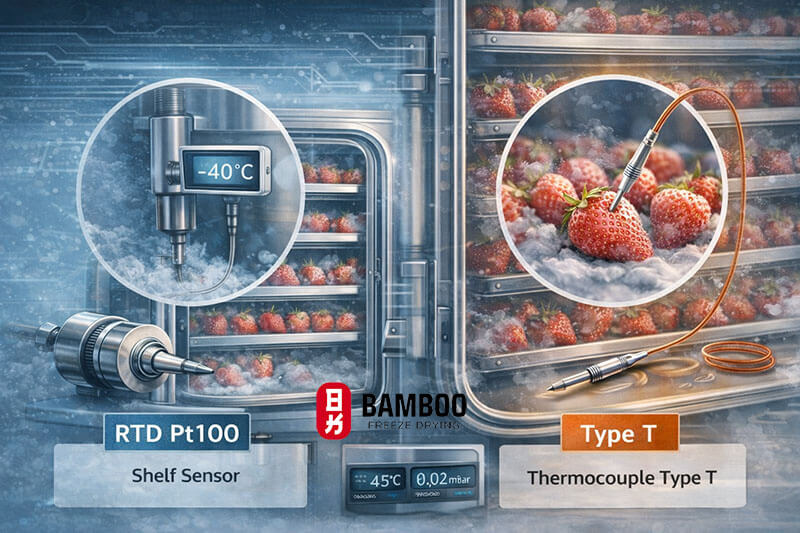

2. Các Loại Cảm Biến Nhiệt Độ Phổ Biến

Lựa chọn cảm biến nhiệt độ phụ thuộc vào hai vị trí đo khác nhau: nhiệt độ kệ gia nhiệt và nhiệt độ tâm sản phẩm.

Tiêu chí	RTD Pt100	Thermocouple (Cặp nhiệt điện) Type T
Độ chính xác	Rất cao (± 0.1°C)	Trung bình (± 0.5°C)
Độ ổn định	Cao, ít bị trôi số theo thời gian	Dễ bị nhiễu bởi môi trường điện từ
Kích thước	Thường lớn, dạng đầu dò cứng	Rất nhỏ, dạng dây mảnh
Ứng dụng tốt nhất	Đo nhiệt độ kệ (Shelf Temperature)	Đo tâm sản phẩm (Product Probe)

2.1. Cảm biến kệ (Shelf Sensor): Ưu tiên Pt100

Kệ sấy cần sự đồng đều tuyệt đối giữa các tầng. Pt100 giúp PLC điều khiển điện trở gia nhiệt với sai số cực thấp, đảm bảo mọi vị trí trên khay đều nhận được mức nhiệt như nhau.

2.2. Cảm biến sản phẩm (Product Probe): Ưu tiên Type T

Dây cảm biến Type T (Đồng-Constantan) được ưa chuộng vì độ nhạy nhiệt cao ở dải nhiệt âm. Đầu dò siêu nhỏ cho phép đâm xuyên vào tâm miếng trái cây hoặc thảo dược mà không làm hỏng kết cấu sản phẩm.

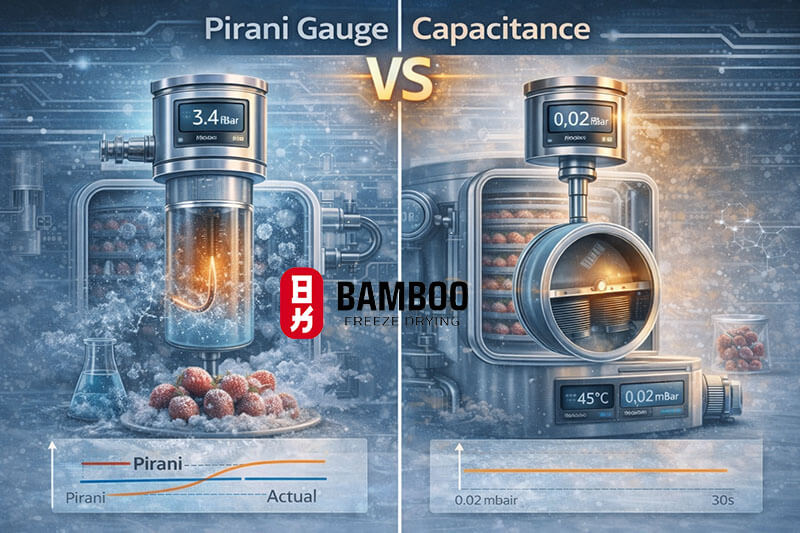

3. Cảm Biến Áp Suất Chân Không: Pirani vs Capacitance Manometer

Đây là phần quan trọng nhất để phân biệt một máy sấy thăng hoa tiêu chuẩn và một máy sấy kém chất lượng.

3.1. Pirani Gauge: Cảm biến dựa trên độ dẫn nhiệt

Hoạt động bằng cách đo sự mất nhiệt của một sợi dây nóng trong môi trường chân không.

• Đặc điểm: Rất nhạy với hơi nước. Khi trong buồng sấy còn nhiều hơi nước, chỉ số Pirani sẽ cao hơn áp suất thực.
• Vai trò: Dùng để theo dõi quá trình thoát hơi nước ở giai đoạn sấy sơ cấp.

3.2. Capacitance Manometer (CM): Cảm biến màng ngăn

Đo áp suất dựa trên sự thay đổi điện dung khi màng ngăn bị biến dạng bởi lực tác động của khí.

• Đặc điểm: Độ chính xác tuyệt đối, không phụ thuộc vào loại khí (khí khô hay hơi nước).
• Giá thành: Cao hơn Pirani nhưng là bắt buộc cho các quy trình sấy dược phẩm.

4. Kỹ Thuật Lắp Đặt Cảm Biến Để Đạt Hiệu Quả Cao Nhất

Lắp đặt sai vị trí sẽ dẫn đến hiện tượng “dữ liệu ảo”, gây cháy mẻ sấy ở các vùng cục bộ.

• Vị trí Product Probe: Cần đặt ít nhất 3 đầu dò tại 3 vị trí: gần cửa máy (nơi dễ thất thoát nhiệt), giữa buồng và tầng trên cùng. Đầu dò phải được cắm vào tâm của miếng sản phẩm có kích thước lớn nhất.
• Vị trí Chamber Gauge: Cảm biến áp suất nên đặt ở vị trí trung gian giữa kệ sấy và bộ ngưng (Condenser), tránh đặt quá gần cổng hút của bơm chân không để không bị nhiễu áp suất động.

5. Giám Sát Quy Trình 4 Giai Đoạn Chuẩn Kỹ Thuật

Giai đoạn	Vai trò cảm biến	Thông số mục tiêu
Cấp đông	Xác định sản phẩm đã đóng băng hoàn toàn chưa	Tproduct < -40°C
Sấy sơ cấp	Theo dõi quá trình thăng hoa và giữ áp suất ổn định	P ≈ 0.1 – 0.5 mbar
Sấy thứ cấp	Đo nhiệt độ để loại bỏ nước liên kết sâu	Tshelf ↑ 30 – 45°C
Kết thúc	Kiểm tra độ ẩm cuối cùng	ΔP ≈ 0 (Pressure Rise Test)

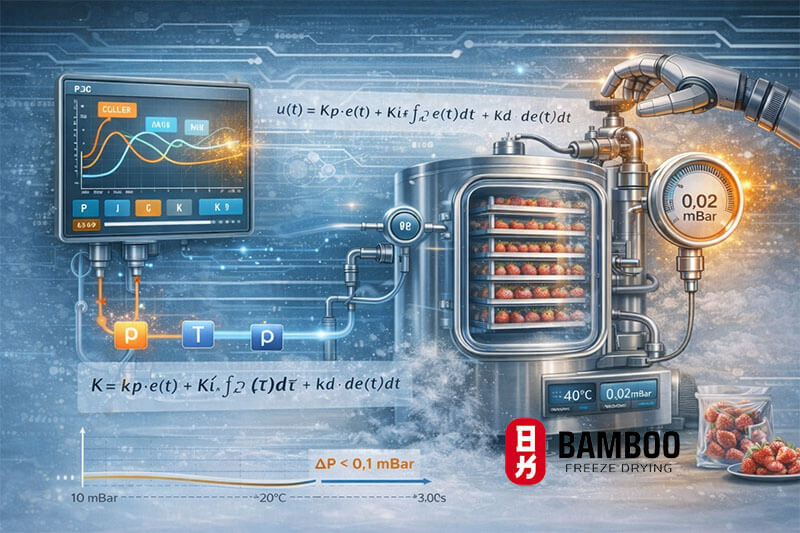

6. Tích Hợp PLC Và Thuật Toán Điều Khiển PID

Các dòng máy sấy thăng hoa hiện đại (như của Mactech hoặc các dòng nhập khẩu) đều sử dụng thuật toán PID để điều tiết nhiệt lượng dựa trên phản hồi từ cảm biến:

u(t) = Kp·e(t) + Ki·∫₀ᵗ e(τ)dτ + Kd·de(t)/dt

Kỹ thuật Pressure Rise Test (PRT):

Đây là phương pháp xác định mẻ sấy đã khô hoàn toàn chưa mà không cần mở cửa máy. Hệ thống sẽ tạm thời đóng van chân không; nếu áp suất không tăng (ΔP < 0.1 mbar trong 30 giây), mẻ sấy chính thức hoàn thành.

7. Sấy Thảo Dược Xuất Khẩu Tại TP.HCM

Một nhà máy tại TP.HCM đã áp dụng hệ thống cảm biến kép (Dual-sensor)
kết hợp giữa Pirani và Capacitance Manometer.

• Kết quả: Rút ngắn thời gian sấy từ 28 giờ xuống còn 22 giờ.
• Chất lượng: Tỷ lệ hoạt chất trong dược liệu được giữ lại 99.9%,
  đạt tiêu chuẩn khắt khe để xuất khẩu sang thị trường Mỹ và Châu Âu.

8. FAQ – Câu Hỏi Thường Gặp Về Cảm Biến Sấy Thăng Hoa

Q1: Cảm biến bị sai số (Drift) ảnh hưởng thế nào đến mẻ sấy?

Trả lời: Chỉ cần sai lệch +2°C, sản phẩm có thể bị tan băng cục bộ, gây hiện tượng sôi chân không. Sản phẩm sẽ bị cứng, sẫm màu và mất độ giòn đặc trưng. Cần hiệu chuẩn cảm biến bằng phương pháp “bình đá chuẩn” định kỳ 6 tháng/lần.

Q2: Tại sao máy sấy mini thường chỉ có 1 cảm biến áp suất?

Trả lời: Để tiết kiệm chi phí, các dòng máy nhỏ thường chỉ dùng 1 cảm biến Pirani. Tuy nhiên, nếu sấy các sản phẩm giá trị cao như tổ yến hoặc nhụy hoa nghệ tây, nên lắp thêm cảm biến Capacitance Manometer để đảm bảo độ chính xác tuyệt đối.

Q3: Nên dùng loại cảm biến nào cho máy sấy thăng hoa mini tại Việt Nam?

Trả lời: Với các hộ kinh doanh trái cây sấy thăng hoa quy mô nhỏ, bạn nên ưu tiên máy có ít nhất 2 đầu dò nhiệt độ sản phẩm. Điều này giúp bạn kiểm soát được sự đồng đều ở các vị trí khay khác nhau, tránh tình trạng khay trên đã khô nhưng khay dưới vẫn còn ẩm

Kết luận:

Làm chủ công nghệ cảm biến chính là làm chủ chất lượng sản phẩm sấy thăng hoa. Theo xu hướng công nghệ 2026, cảm biến không dây (Wireless) và cảm biến Laser (TDLAS) sẽ sớm trở thành tiêu chuẩn mới tại Việt Nam.
